一、概述

TXY通用型2088壓力變送器采用316L材質擴散硅壓力芯體(常規)作為敏感元件，內置處理電路，經過計算機自動測試，并用激光調阻工藝進行了寬溫度和靈敏度補償，將傳感器毫伏信號轉換成標準電壓﹑電流、485輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。
  選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用工業型防爆殼體，數字化補償電路，顯示輸出穩定。

 二、特點

 ●外殼防護等級IP65

 ●316L不銹鋼隔離膜片結構

 ●高精度、全不銹鋼結構

 ●數字壓力顯示，LED/LCD可選

 ●微型放大器，電壓、電流/485、Hart信號輸出

 ●抗干擾強、長期穩定性好

 ●形式結構多樣化，安裝使用方便

 ●量程范圍寬，可測量表壓、絕壓

 ●抗振動、抗沖擊

 三、適用范圍

 壓力變送器是工業實踐中用到的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業
 四、性能參數

量程范圍	-100kPa…0～10kPa…160MPa	壓力類型	表壓、絕壓
供電電源	12-30VDC	輸出信號	4～20mA、485、4～20mA+hart
工作溫度	-40℃～85℃	介質溫度	-40℃～85℃
儲存溫度	-40℃～100℃	零點溫漂	±0.1%FS（-20℃～85℃）
靈敏度溫漂	±0.1%FS（-20℃～85℃）	過載壓力	150%FS
機械振動	20g（20～5000HZ)	沖擊	100g（11ms）
綜合精度	0.1、0.2、0.5級可選	絕 緣	100MΩ/250VDC
響應時間	100ms	長期穩定性	±0.1%FS/年
EMC浪涌	（IEC61000-4-5）2KV	EMC靜電	（IEC61000-4-2）接觸放電8KV，空氣放電15KV
防護等級	IP65	防爆等級	本安防爆ExiaⅡCT6 / 隔爆防爆ExdⅡCT6
材質	外殼鋁/不銹鋼；隔離膜片316L	介質兼容	與不銹鋼兼容的各種介質

五、選型表

2088型壓力變送器 TXY  a b c / d e
a、傳感器類型
S-G	擴散硅表壓(常規)	S-A	擴散硅絕壓(常規)
S-P	藍寶石表壓（耐高溫耐低溫）	S-L	藍寶石絕壓（耐高溫耐低溫）
S-B	單晶硅表壓（高精度0.1級）	S-J	單晶硅絕壓（高精度0.1級）
S-W	微熔傳感器	S-Y	應變片表壓（高壓/粘度高場所）
S-X	濺射傳感器	S-F	風壓傳感器
C-G	陶瓷傳感器	S-D	擴散硅差壓
b、過程連接形式
00	M20*1.5	01	NPT1/2
02	NPT1/4	03	G1/2
04	G1/4	07	M14*1.5
c、輸出信號
2	模擬量4-20mA（兩線制）	6	485通訊
8	0-10V	9	模擬量4-20mA（兩線制）+Hart通訊
d、附加選項
外殼類型
X	2088軀殼配常規接頭	Y	2088軀殼配高溫接頭（**200℃蒸汽）
Z	2088軀殼配卡箍接頭（φ50.5）
現場顯示
N	無顯示表頭	A	帶數碼管（LED）顯示表頭
Y	帶液晶屏（LCD）顯示表頭
精度等級
1	0.1級	2	0.2級
3	0.5級
特殊要求(多選項)
無	無特殊要求	i	本安防爆ExiaIICT6
d	隔爆防爆ExdIICT6	Q	齊平膜傳感器
L	316L材質接頭（不選為304材質接頭）	A	管裝附件（安裝支架）
Q2	鎧裝電纜防爆格蘭頭（304材質）	D4	電氣接口NPT1/2內螺紋（不選為常規M20*1.5內）
Y	全英文銘牌	E	中英文銘牌
Z	中性銘牌	F	徑向不銹鋼外殼（不選為壓鑄鋁外殼）
G	軸向不銹鋼外殼（不選為壓鑄鋁外殼）	5V	低功耗5V供電
e、量程
	參見量程選型詳表
選型舉例：TXYS-G002/XY2i16 2088型壓力變送器，表壓，接口螺紋M20*1.5，輸出兩線制4-20ma電流信號，帶液晶屏顯示表頭，精度等級0.2級，本安防爆型，量程為0-40Mpa

量程選型詳表
編碼	量程	編碼	量程	編碼	量程	編碼	量程	編碼	量程
27	0-10Kpa	01	0-35Kpa	02	0-70Kpa	03	0-100Kpa	05	0-350Kpa
47	0-0.6Mpa	25	0-0.5Mpa	26	0-1.6Mpa	42	-0.1-1.6Mpa	22	0-2.5Mpa
23	0-4Mpa	20	0-6Mpa	58	0-8Mpa	11	0-10Mpa	38	0-16Mpa
13	0-25Mpa	14	0-35MPa	16	0-40Mpa	92	0-50Mpa	17	0-60Mpa
特殊量程可定制

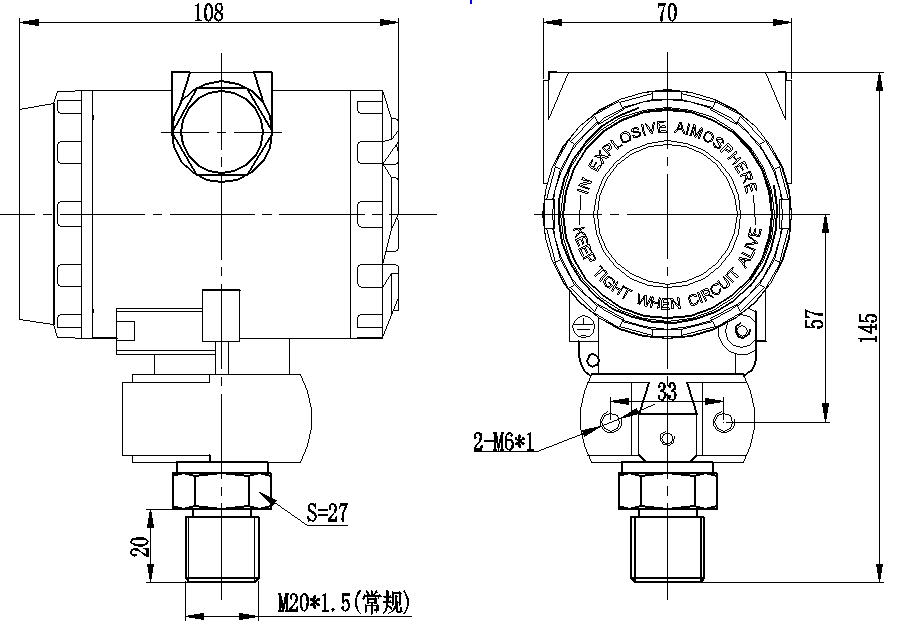

六、尺寸圖

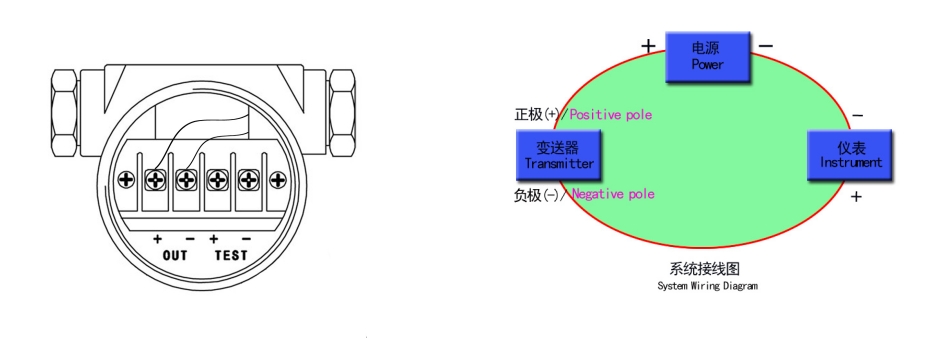

七、接線圖
 信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。
